Муфта МОГ-С-44-1К9630 ССД

Описание

Предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Применяется для установки в типовых колодцах кабельной канализации, а также в городских коллекторах на стандартных консолях.

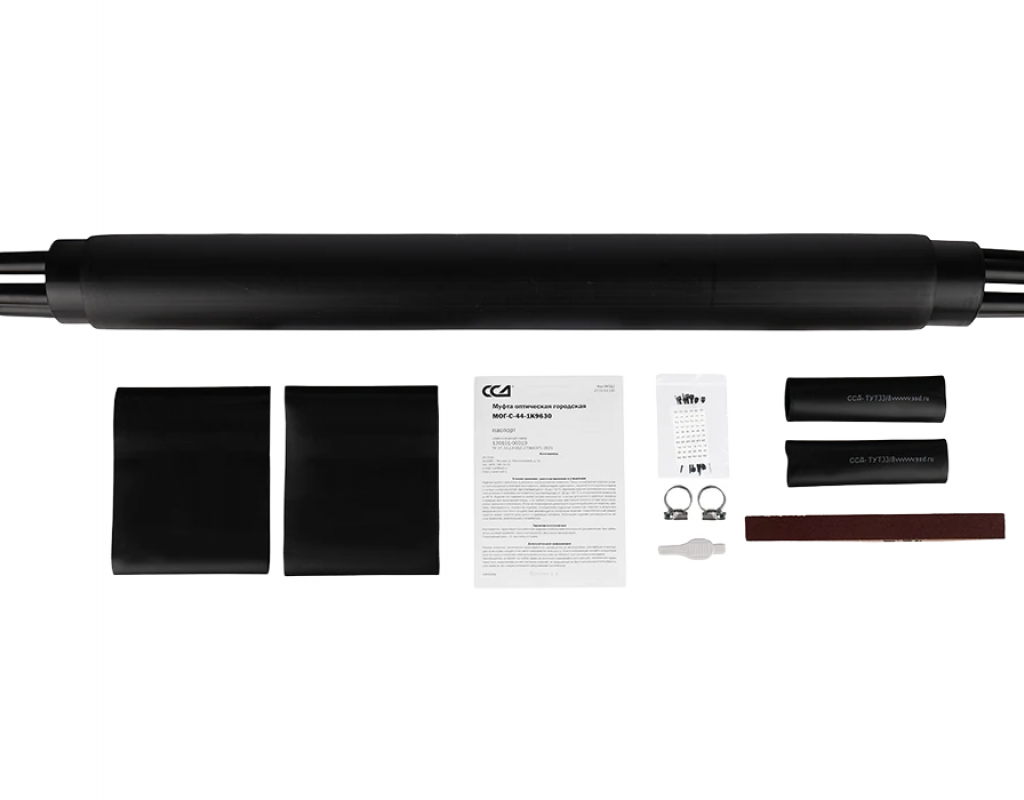

Герметизация корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

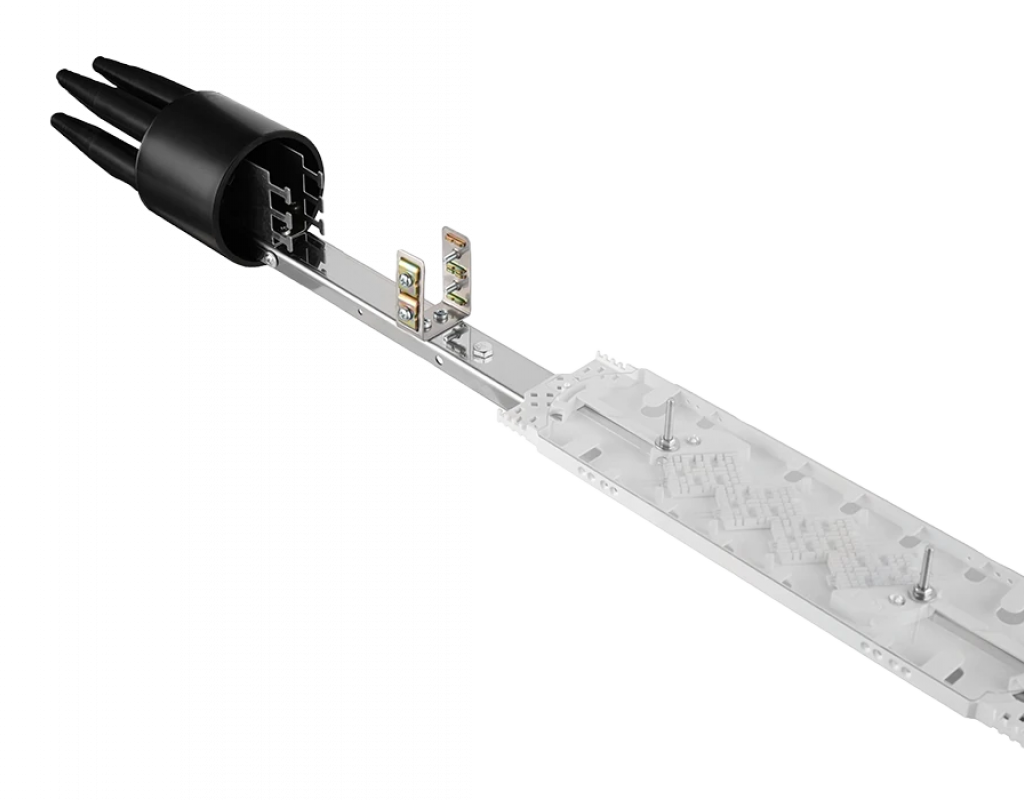

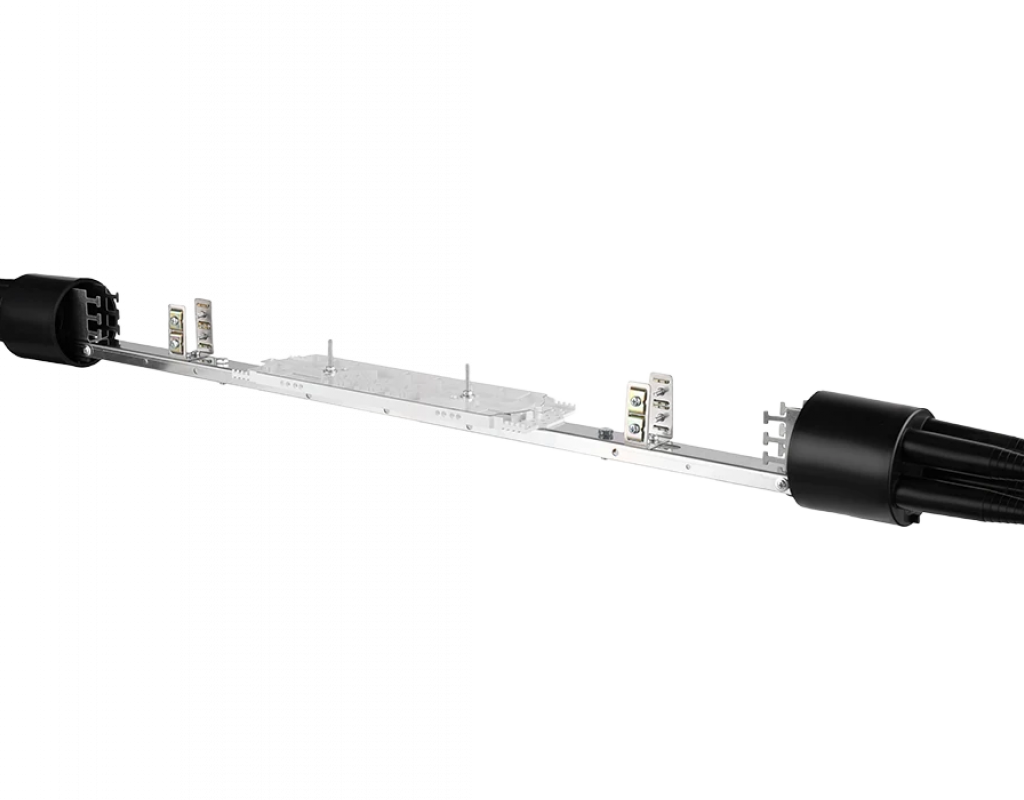

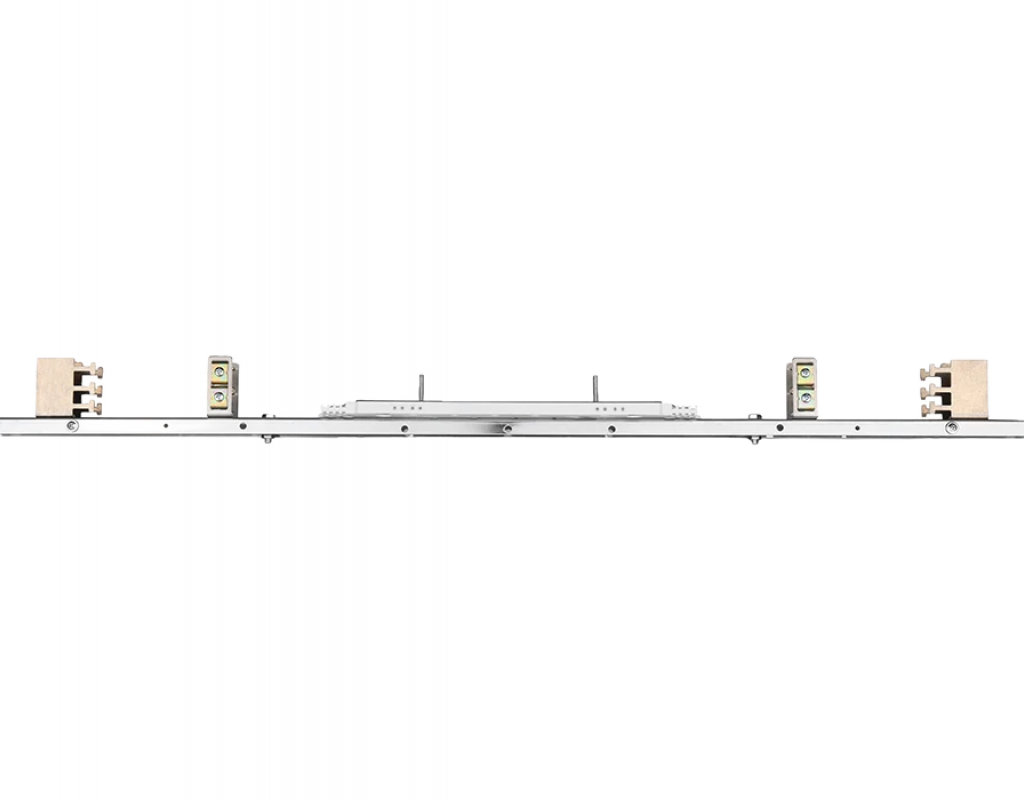

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

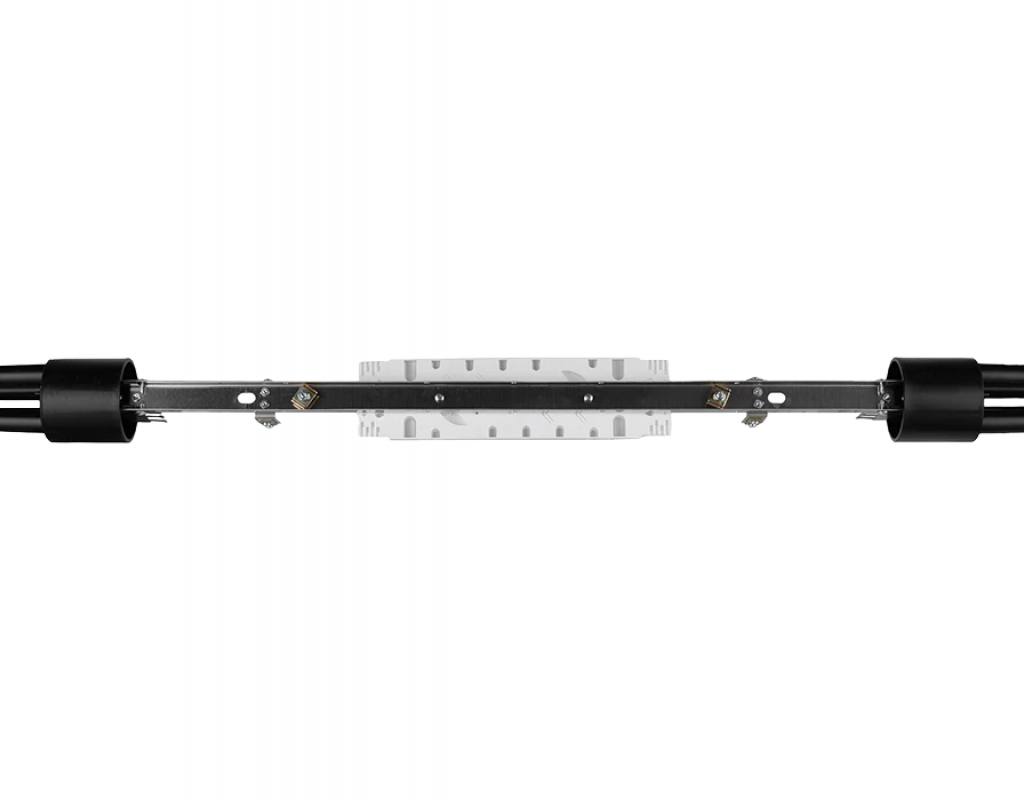

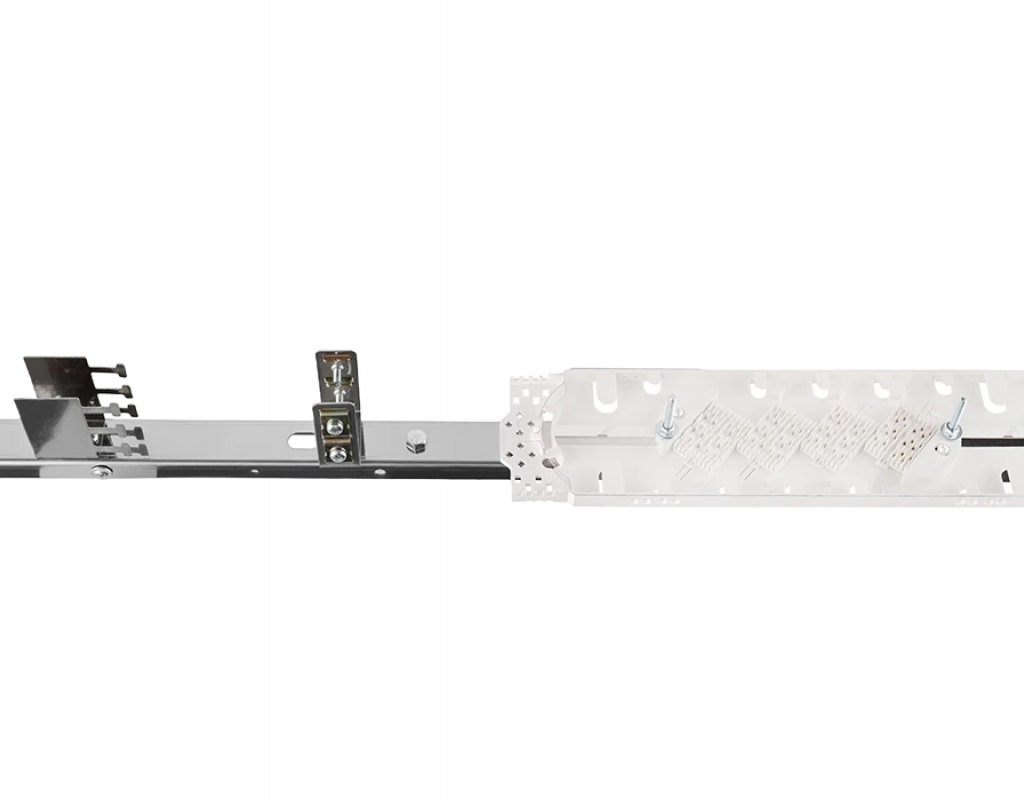

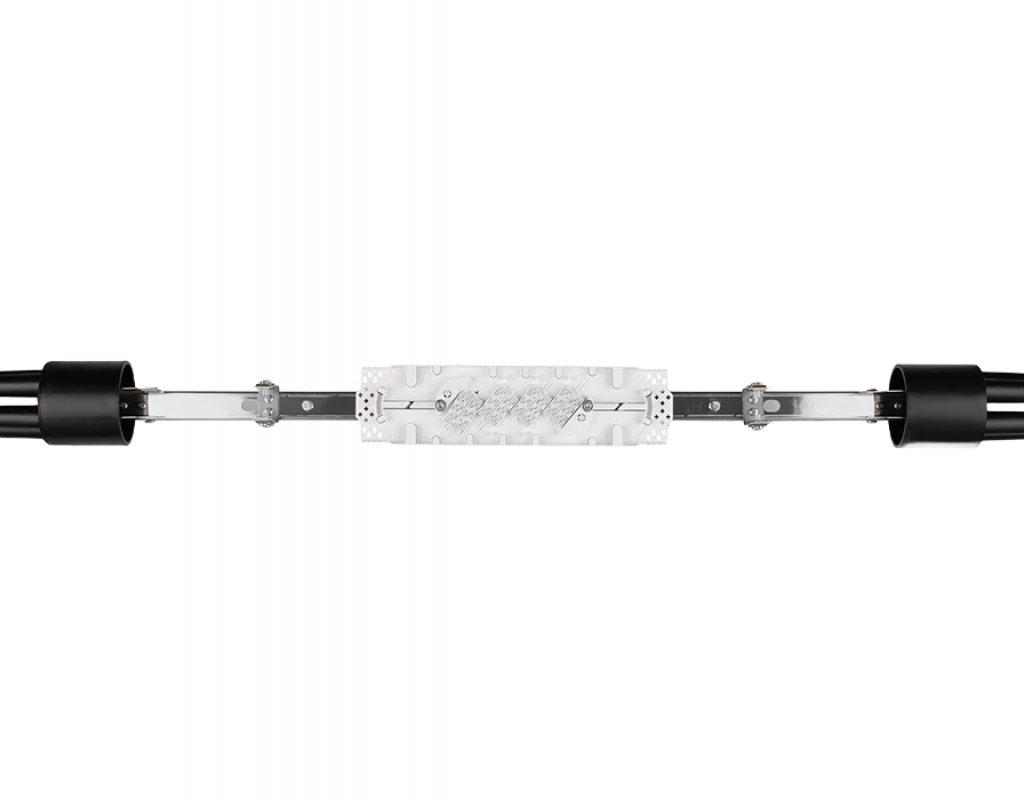

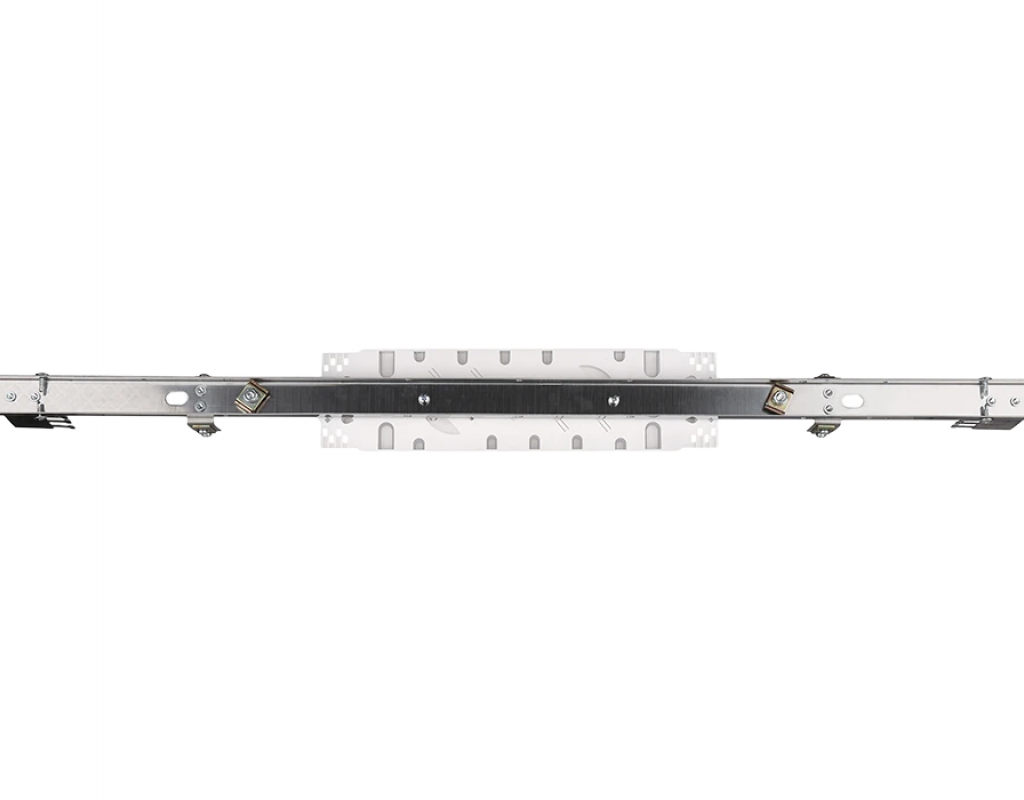

Данная комплектация муфты МОГ-С рассчитана на оптический кабель (ОК) с большой волоконностью. Для этого была разработана кассета К96-3014 на 96 ОВ с ложементами Л24-3014 под микрогильзы длиной 30 мм.

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
