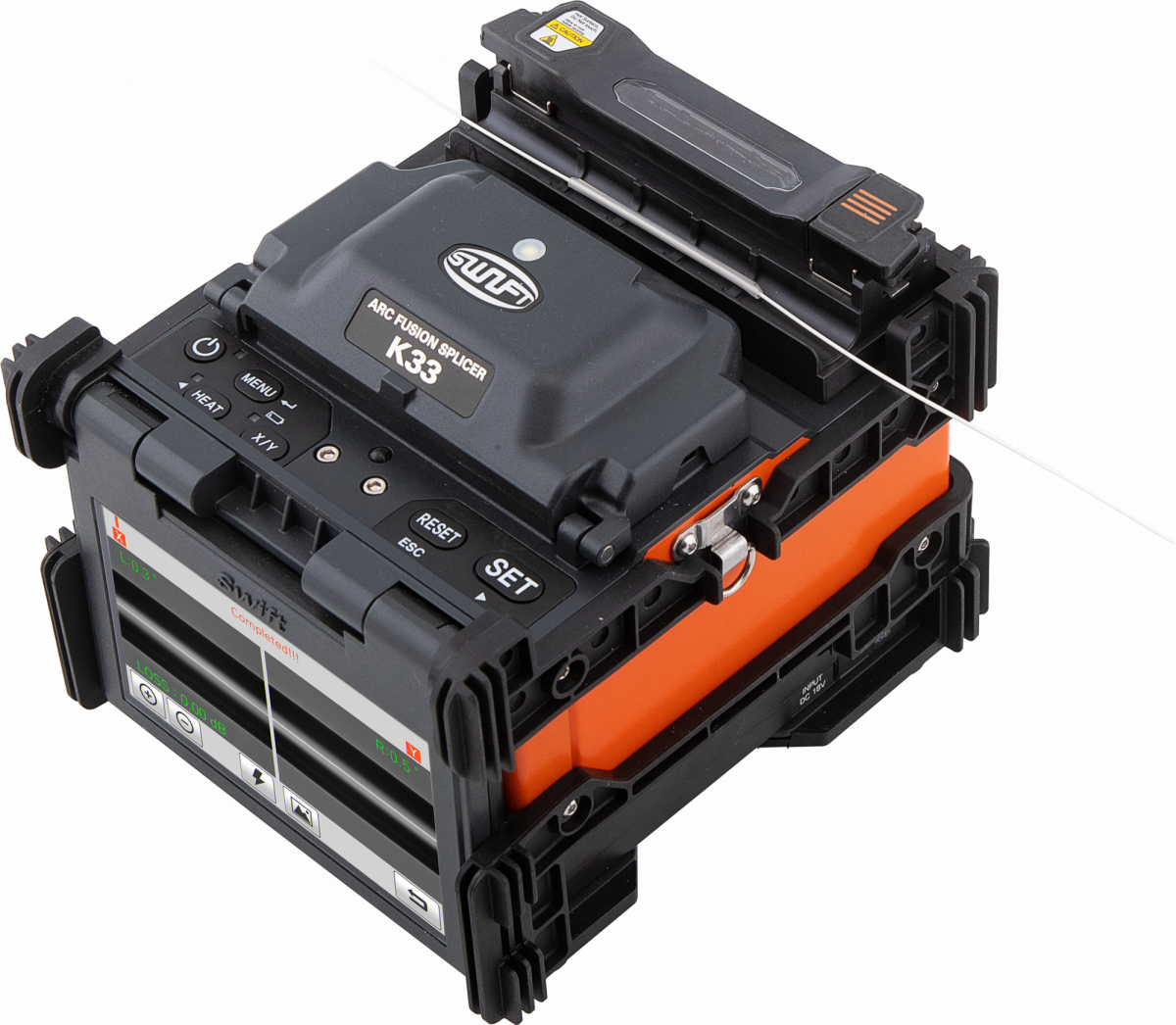

Сварочный аппарат для ОВ с выравниванием по сердцевине Swift K33

Категория

Значение

Метод выравнивания волокна

По сердцевине IPAAS (одиночное волокно)

Тип свариваемых волокон

SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3), G.657A1,A2; SMF-28 ULTRA; SMF-28 ULL; SM(G.654E)

Автоматическое определение режима сварки по типу волокна

SM, MM, DS, NZDS

Диаметр свариваемых волокон

80 ~ 150 мкм

Диаметр буферного покрытия свариваемых волокон

100 мкм ~ 3 мм; в т.ч. для волокна в свободном буфере

Количество режимов сварки, термоусадки

Сварка: 300; термоусадка: 100

Длина зачистки волокна

5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм)

Типовые потери на сварном соединении

SM: 0.01дБ, MM: 0.01дБ, DS: 0.03дБ, NZDS: 0.03дБ

Отражение от сварного соединения

> 60дБ

Типичное время сварки

6 сек («быстрый режим»)

Определение ориентировочных потерь на соединении

доступно по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)

Контроль процесса сваривания

визуальный и аппаратный

Фильтрация результатов сварок по факту наличия ошибок

при выгрузке результатов из аппарата на ПК

Функция внесения потерь на сварном соединении

Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ)

Хранение результатов сварок

последние 20 000 результатов сохраняются во внутренней памяти (+ 20 000 изображений), слот для внешнего носителя SDHC

Ресурс электродов

18 000 сварных соединений

Ресурс лезвия скалывателя

110 000 сколов (CS-01BT)

Тест на прочность сварного соединения

от 1,96 до 2,25

Типичное время термоусадки

•9 сек (КДЗС-45)

•13 сек (КДЗС-60)

Допустимый размер используемой КДЗС

20мм, 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (коннектор), микро

Монитор

сенсорный цветной, ЖК 5,0”

Тип матрицы

емкостная

Камеры

2 камеры типа CMOS

Увеличение места сварки

просмотр оси X/Y : 200X, MAX : 400X, ZOOM : 670X

Батарея

Литий-Полимерная DC 14.8В, 6 000 мАч, 350 циклов сварки-термоусадки

Срок службы: не менее 500 циклов заряда/разряда

Условия эксплуатации

Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с

Условия хранения

Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С

Габариты сварочного аппарата

130(Д) ｘ158(Ш) ｘ138 (В) мм (не включая защитные резиновые накладки)

Вес сварочного аппарата

2.25 кг (включая батарею)

Калибровка дуги автоматическая

в режиме реального времени:

•автоматическая компенсация износа электродов; •автоматическая подстройка от результатов

предыдущего сращивания.

Интерфейсы передачи данных

USB2.0/мини USB; Wi-fi

Гарантия

36 месяцев

Наименование

Кол-во, шт.

Сварочный аппарат Ilsintech SWIFT K33

1

Ремень для переноски сварочного аппарата

1

Аккумуляторная батарея 6000 мАч

1

Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240В

1

Инструкция/руководство по эксплуатации на русском языке на CD

1

Жесткий кейс-рабочий стол

1

Ремень для переноски кейса

1

Лоток для охлаждения КДЗС

1

Коробка для ЗИП

1

Кабель USB

1

Запасные электроды EI-23

1 пара

Скалыватель CS-01BT

с функцией автоматического/ручного поворота лезвия, с канавкой для волокна 3мм, с автоматическим затягиванием сколотого волокна в контейнер для осколков, с системой масляного демпфирования

Диаметр оболочки волокна, мкм – 125

Длина скола волокна, мм - 5-24

Диаметр покрытия волокна, мкм – 250-900, 3 мм

Угол скола, градусы - Не более 0,5

Срок службы лезвия – До 110 000 сколов

1

Ручной стриппер

1

Диспенсер для спирта

1

Поддержка волокна

2

Кисточка

1

Протокол выходного контроля

1

Шестигранный ключ

1
